ALAT DAN BAHAN INSTALASI LAN UNBK 2020

ALAT DAN BAHAN INSTALASI JARINGAN LAN UNBK

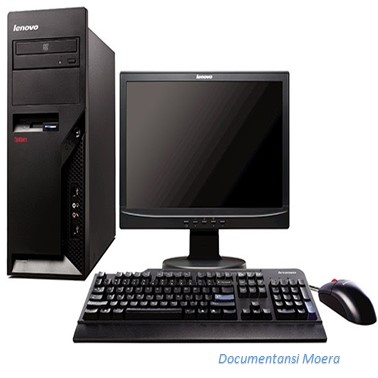

Personal Komputer (PC)

Tipe personal computer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat.

Tang Crimping

Tang krimping adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.

Fungsi Tang Crimping:

Memotong kabel
Melepas pembungkus kabel
Memasang konektor

Kabel UTP

Unshielded Twisted-Pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang murah, kinerja yang ditunjukkannya juga relatif bagus

Karakteristik Kabel UTP:

PELINDUNG INTERFERENSI : Tidak Ada
MAKS. BANDWITH : 100 Mbps
MAKS. KABEL : 100 Meter
SOKET : RJ-45 (RJ = Registered Jack)
TOPOLOGI FISIK : Star, Extended Star, Tree
INSTALLASI : Muda

Pengertian Kabel Straight:Kabel Straight digunakan pada saat ingin menghubungkan antara computer dan hub ataupun sebaliknya.Dengan kata lain metode ini digunakan ketika kita akan menghubungkan 2 komputer ataupun lebih,tapi melalui perantara seperti hub ataupun switch.

Pengertian Kabel cross: Kabel Cross kabel ini berbeda dengan Kabel Straight biasanya di gunakan untuk jaringan point to point atau hub pc ke pc secara langsung tanpa melewati media lain. dan antara urutan kabel pada ujung satu dengan ujung yang lain berbeda.

JENIS-JENIS KABLE UTP

Kabel UTP jenis CAT5

Kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. Kabel CAT5 biasanya terdiri dari empat pasang kabel. Kabel ini diperuntukkan bagi aplikasi data hingga 100MHz. Tapi, meski kabel data UTP umumnya dinamakan “kabel CAT5″, Jangan keliru antara CAT5 dengan CAT5E. Kabel CAT5 sangat identik dengan kabel CAT5E kecuali bahwa kabel CAT5E memiliki standar keseragaman dan kerapatan lilitan pasangan kabel yang lebih tinggi.

Kabel UTP jenis CAT5E

Kabel Kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. Kabel ini biasanya juga terdiri dari empat pasang kabel. Rating bandwidth kabel CAT5E adalah 100Mbps, namun bandwith maksimalnya bisa mencapai 1000Mbps jika diinstall dengan standar kualitas yang ketat. Saat ini CAT5E adalah standar baru untuk semua konstruksi kabel UTP. Oleh karenanya saat ini kabel CAT5E sudah tersedia secara luas dengan kualitas yang lebih tinggi daripada CAT5 dengan harga dasar yang hampir sama seperti CAT5. Bahkan beberapa perusahaan sudah menghentikan penggunaan kabel CAT5 dalam instalasi jaringan mereka.

Kabel UTP jenis CAT6

Kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. Kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk tingkat penyaluran data, isolator kabel dan pelindung tiap pasang kabel. Dengan lilitan semakin rapat, ditambah semakin baik isolator dan pemisahan tiap pasang kabel maka semakin rendah noise atau berkurangnya sinyal sehingga CAT6 mampu menyalurkan data dengan bandwidth tertinggi di kelasnya. Kabel CAT6 biasanya juga terdiri dari empat pasang kabel tembaga. Jika Anda melakukan instalasi jaringan 1000Mbps atau Gigabit LAN, tak ada pilihan lain, kabel UTP tipe inilah yang harus digunakan.

Kabel Coaxial

Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi oleh isolator dalam lalu dikelilingi oleh konduktor luar kemudian dibungkus dengan bahan semacam PVC sebagai lapisan isolator paling luar. Untuk penggunaan kabel coaxial ini sudah jarang digunakan karena pada umumnya orang membangun jaringan komputer dengan kabel twisted pair.

Kelebihan menggunakan kabel Coaxial adalah :

Fleksibel, mudah dipakai untuk instalasi dalam ruangan.
Dapat langsung dihubungkan ke komputer menggunakan konektor BNC.

Spesifikasi teknis dari kabel ini adalah :

Mampu menjangkau bentangan maksimum 185 meter.
Impedansi Terminator 50 Ohm.

RJ45

Komponen RJ 45 merupakan konektor atau penghubung kabel ethernet yang biasanya dipakai untuk jaringan. Konektor tersebut biasanya mempunyai ujung kabel UTP atau unshielded twisted pair yang mampu menghubungkannya ke pemancar penerima atau transceiver.

LAN Card / Modem

LAN Card (Kartu Jaringan) adalah adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Modem adalah singkatan dari modulator-demodulator yaitu alat yang digunakan untuk menghantar dan menerima data dari sebuah PC ke PC lainnya melalui kabel telephone.

Tester

Digunakan untuk menguji hasil pemasangan kabel sudah benar atau belum.

Cara Mengecek Kabel Jaringan dengan Tester

Langkah-langkah yang harus dilakukan untuk mengetahui kabel jaringan masih bagus atau sudah ada yang putus adalh sebagai berikut :

Siapkan tester dan pastikan bahwa baterai yang ada di dalam tester masih bisa digunakan.
Siapkan kabel jaringan yang akan kita test.
Sambungkan ujung kabel jaringan pada tester lalu ujung yang satunya juga disambungkan ke tester.
Setelah kedua ujung tersambung. Nyalakan tester dengan cara menekan tombol on pada tester.

Perhatihkan lampu-lampu yang ada pada tester. Lampu-lampu itu akan menyala secara bergiliran. Jikasemua lampu menyala dengan bagus maka kabel jaringan masih bagus dan jika lampu ada yang tidak menyala maka kabel jaringan ada yang putus dan harus diganti.

Hub

Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.

Switch

Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.

Switch adalah komponen jaringan yang di gunakan untuk menghubungkan beberapa HUB untuk membentuk jaringan yang lebih besar atau menghubungkan komputer2 yang mempunyai kebutuhan bandwidth yang besar. Switch memberikan unjuk kerja yang jauh lebih baik dari pada HUB dengan harga yang sama atau sedikit lebih mahal.

Switch terbagi dalam 2 tipe utama: switch layer-2 dan layer-3. Switch layer-2 beroperasi pada layer data-link model OSI dan berdsarkan terknologi bridging. Switch tipe ini membangun koneksi logika antar port berdasarkan pada alamat MAC. Switch layer-2 dapat digunakan untuk memecah jaringan yang sedang berjalan ke dalam collision domain yang lebih kecil untuk meningkatkan unjuk kerja.

Switch layer-3 beroperasi pada layer-3 dari model OSI dasar teknologi routing. Switch tipe ini membangun koneksi logika antar port berdasarkan alamat jaringan. Switch-switch ini dapat digunakan untuk menghubungkan jaringan-jaringan yang berbeda di dalam suatu internetwork. switch layer-3 kadang-kadang di sebut Switch routing atau switch multilayer.

Repeater

Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat diperluas.

Router

Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN

Modem

Modem adalah singkatan dari modulator demodulator. Modem ini berfungsi untuk mengubah sinyal digital computer menjadi sinyal analog yang dapat di kirim lewat jaringan telephon atau sebaliknya.

Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam melakukkan tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita manusia ataupun sebaliknya.

Ada dua jenis modem yaitu :

Modem Internal adalah modem yang di pasang langsung ke mainboard computer. Keuntungan menggunakan modem internal adalah harga lebih murah tetapi kesulitannya untuk memasangnya dan memindahkannya harus membongkar casing(computer).
Modem eksternal adalah modem yang terpisah dengan computer. Keuntungan pengguna modem eksternal adalah pemasangannya lebih gampang. Kelemahannya yaitu harganya lebih mahal.

UPS

Adalah alat yang berfungsi sebagai back up tegangan alat listrik sekaligus menstabilkan tegangan.

Satelit (VSAT)

VSAT (Very Small Aperture Terminal) adalah pilihan bagi mereka yang berada di tempat terpencil dan membutuhkan koneksi Internet dimana tidak ada infrastruktur lain seperti leased line, ADSL, ISDN, bahkan tidak juga telepon. VSAT berbentuk seperti piringan yang berukuran besar dan menghadap ke langit. Dengan peralatan ini maka sinyal digital diterima dan dikirimkan ke satelit. Satelit berfungsi sebagai penerus sinyal untuk dikirimkan ke titik lainnya di atas bumi.

Sebenarnya piringan VSAT tersebut menghadap ke sebuah satelit geostasioner. Satelit geostasioner berarti satelit tersebut selalu berada di tempat yang sama sejalan dengan perputaran bumi pada sumbunya. Satelit geostasioner mengorbit selalu pada titik yang sama di atas permukaan bumi, katakanlah di atas Monas, maka dia akan selalu berada di atas sana dan mengikuti perputaran bumi pada sumbunya.

Pro dan Kontra

Keunggulan VSAT:

Pemasangannya cepat.

Tersedia di seluruh wilayah Indonesia.

Kekurangan VSAT:

Koneksinya relatif lambat.

Memakan tempat, terutama untuk piringannya.

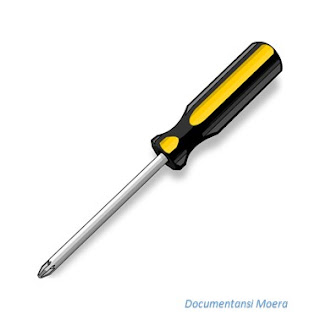

Obeng

Kita membutuhkan obeng agar dapat membuka pc dan memasangkan LAN Card pa pc yang memiliki LAN card

Kabel CROSS

Urutan kabel CROSS

1. putih orange

2. orange

3. putih hijau

4. biru

5. putih biru

6. hijau

7. putih coklat

8. coklat

Selanjutnya di sisi yang lain

1. putih hijau

2. hijau

3. putih orange

4. biru

5. putih biru

6. orange

7. putih coklat

8. coklat

Sedangkan untuk urutan STRAIGHT

Catatan Penting

Sebenernya untuk urutan kabel straight bebas sih asal output sama input alias yang satu sama yang lain sama urutannya

Kabel cross biasanya digunakan pada hubungan komputer to modem atau komputer to komputer serta switch hub to switch hub

Sedangkan urutan kabel straight digunakan pada komputer to switch hub serta switch hub to modem

Paku Klip Kabel

Kabel yang dipergunakan dalam instalasi, tentu menyesuaikan lokasi ruangan dimana komputer akan di siapkan. Kabel tentunya akan menyesuaikan panjang atau lebarnya sebuah ruangan yang dipergunakan. Maka perlu ditata dengan rapi kabel-kabel yang dipergunakan dengan cara mengnklip kabel-kabel yang dipergunakan.Besar atau kecilnya paku klip dapat disesuaikan dengan ukuran besarnya kabel yang dipergunakan.

Martil

Martil salah satu alat untuk menempelkan bahan-bahan pelengkap instalasi. Diantaranya menempelkan Klip, paku colokan listrik menempelkan jenis paku lainnya.
